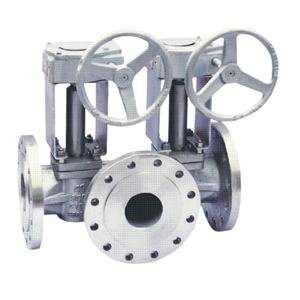

單(雙)沖洗旋塞閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、焊接，結構形式可選用單動洗、雙動洗，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN50-250mm，材質可選用鑄鐵、鑄鋼、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配，如果您是非專業人士，歡迎您向本公司來電咨詢。
沖洗旋塞閥結構尺寸：
公稱通徑 150LB 單動洗 公稱通徑 150LB 雙動洗
A B φ A B C φ
2" 216 278 54.8 2" 432 115 278 54.8
3" 305 278 82.8 3" 585 140 293 82.8
4" 356 293 108.2 4" 686 150 308 108.2
6" 432 308 161.5 6" 842 200 320 161.5
8" 508 320 211.6 8" 970 270 270 211.6
10" 572 333 264.7 10" 1144 350 350 264.7
公稱通徑 300LB 單動洗 公稱通徑 300LB 雙動洗
A B φ A B C φ
2" 216 278 54.8 2" 432 115 278 54.8
3" 305 278 82.8 3" 585 140 293 82.8
4" 356 293 108.2 4" 686 150 308 108.2
6" 432 308 161.5 6" 842 200 320 161.5
8" 508 320 211.6 8" 970 270 270 211.6
10" 572 333 264.7 10" 1144 350 350 264.7
